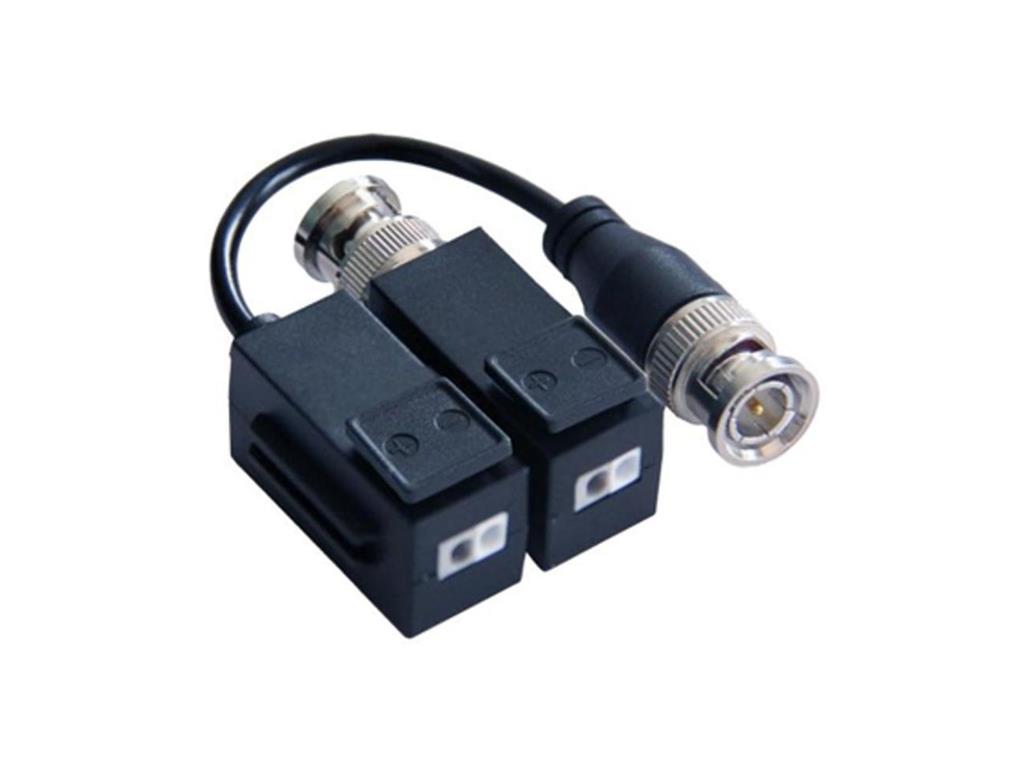

Video Balun Passivo 1 Canal para Câmeras Analógicas HD-TVI/CVI/AHD/CVBS
Dispositivo projetado para transmissão de vídeo em tempo real via cabo UTP CAT5e/6, compatível com sistemas analógicos HD. Oferece excelente imunidade contra interferências, proteção contra surtos e instalação prática com terminais tipo push.
________________________________________
Recursos e Funcionalidades
• Transmissão de vídeo em tempo real via cabo UTP CAT5e/6
• Compatível com câmeras HD-TVI, HDCVI, AHD, CVBS
• Imunidade a interferência: >60 dB
• Suporta resolução: 720P, 960P, 1080P, 3MP, 4MP, 5MP, 8MP
• Suporte a câmeras com e sem POC (Power over Coax)
• Distância máxima:
o Câmera sem POC: até 250 m
o Câmera com POC: até 150 m
o Modelo estendido: até 350 m
• Terminal de conexão rápida (push terminal) sem ferramenta
• Proteção contra surtos (TVS) e descargas eletrostáticas (ESD)
• Design com filtro de ondas e proteção antiestática
• Gabinete em plástico ABS de engenharia
• Instalação simples com conector BNC macho
________________________________________
Especificações Técnicas
Propriedades de Transmissão
• Sinal: 1 canal
• Formato compatível: HD-TVI, TVI, AHD, CVBS
• Conector coaxial: BNC macho
• Conector UTP: Terminal push (sem ferramenta)
• Cabo compatível: UTP CAT5e/6 (R < 10 O / 100 m)
• Resolução suportada: 720P / 960P / 1080P / 3MP / 4MP / 5MP / 8MP
• Distância máxima de transmissão: até 350 m
Proteção
• ESD (descarga eletrostática):
o Nível 3 (contato e ar) conforme IEC61000-4-2
• Proteção contra surtos (coaxial e UTP):
o 2 KV (modo comum e diferencial) conforme IEC61000-4-5
Impedância
• BNC: 75 ohms
• Cabo UTP: 100 ohms
Características Físicas
• Material do corpo: Plástico ABS de engenharia
• Cor: Preto
• Dimensões:
o Com cabo: 150 mm × 20 mm × 22 mm
o Sem cabo: 50 mm × 20 mm × 22 mm
o Modelo estendido: 175,3 mm × 15,4 mm × 17,8 mm
• Peso:
o Modelo padrão: 32 g
o Modelo estendido: 39 g
Estabilidade
• MTBF (tempo médio entre falhas): > 10.000 h
Ambiental
• Temperatura de operação: -20 °C a 55 °C
• Temperatura de armazenamento: -40 °C a 150 °C
• Umidade: 0% a 95% (sem condensação)
