Características de Hardware
Interface • 48× Portas RJ45 PoE+ de 10/100/1000 Mbps (Negociação Automática/MDI Automático/MDIX)
• 6× Slots SFP+ de 10Gbps
• 2× Portas USB 2.0
• 1× Porta de Console RJ45
• 1× Porta de Console USB Type-C
• 1× Porta de Gerenciamento RJ45
Quantidade de Ventoinhas Quatro Ventoinhas Substituíveis
Fonte de Alimentação Dois Módulos de Fonte de Alimentação Substituíveis e Conectáveis em Quente** (100–240 VAC, 50/60 Hz)
**A remessa inclui um módulo PSM900-AC por padrão, e uma fonte de alimentação redundante substituível em campo requer a compra separadamente.
Portas PoE (RJ45) • Padrão: Compatível com 802.3at/af
• Portas PoE+: 48 portas, até 30 W por porta
• Orçamento de Energia PoE: até 1440 W*
*O orçamento total de PoE varia com os módulos de fonte de alimentação.
Dimensões (L X C X A) 17.3 × 16.5 × 1.7 in (440 × 420 × 44 mm)
Montagem Montável em Rack
Consumo máximo de energia • 67,24 W (110 V/60 Hz) (Sem PD conectado)
• 1767,7 W (110 V/60 Hz) (Com PD de 1440W conectado e alimentado por 2× PSM900-AC)
Dissipação de calor máxima • 229,29 BTU/hr (110 V/60 Hz) (Sem PD conectado)
• 6.027,86 BTU/hr (110 V/60 Hz) (Com PD de 1440W conectado e alimentado por 2× PSM900-AC)
Desempenho
Capacidade de Comutação 216 Gbps por Unidade
Empilhamento • Número de Empilhamento: 8
• Porta de Empilhamento: Slot 10G SFP+ (todas as portas de uplink podem ser usadas como portas de empilhamento)
• Largura de Banda de Empilhamento: 20 Gbps por Porta (Full-Duplex)
Taxa de Encaminhamento de Pacotes 160.7 Mpps
Tabela de Endereços MAC 32 K
Memória de Buffer de Pacote 3 MB
Jumbo Frame 9 KB
Características de Software
QoS • Classe de Serviço
- 8 Filas de Prioridade
- Prioridade de Porta
- Prioridade IEEE 802.1p
- Prioridade DSCP
- Largura de Banda Mínima da Fila
- Modo de Agendamento (SP, WRR, SP+WRR)
• Controle de Largura de Banda
- Limite de Taxa
- Storm Control
• VLAN de Voz
• OUI (Identificador de Organização Única) Definido pelo Usuário
• Desempenho mais Suave
• Ação para Fluxos
- Marcação de QoS (Marcação 802.1P, Marcação DSCP)
Características L3 • Interfaces IP:
- IPv4: Máximo de 256, IPv6: Máximo de 256
• Roteamento Estático
- Máximo de 1.024, IPv6: Máximo de 512
• Tabela de Roteamento de Host: Máximo de 6.100 entradas
• RIP: Versão v1/v2, Máximo de 8.190
• OSPF: Versão v2/v3; v2: Máximo de 8.190, v3: Máximo de 4.097
• VRRP: Versão v2/v3, Máximo de 64 grupos
• ECMP: 256 entradas, no máximo 32 ECMP Nexthops por Destino
• ARP Estático: 512 entradas estáticas
• ARP Dinâmico: 7.680 entradas dinâmicas
• ARP Proxy
• Servidor DHCP:
- Máximo de 8.000 Pools de IP
- Máximo de 1.000 Entradas de Vínculo Manual
• Relay DHCP:
- Interface Relatada
- VLAN Relatada
Características L2 e L2+ • Agregação de Link
• Protocolo de Árvore de Abrangência (STP)
• Detecção de Loopback baseada em Porta e VLAN
• Controle de Fluxo 802.3x
• Suporta 2.048 grupos IGMP
• ERPS (Anel Ethernet Protegido)
• Espelhamento (Mirroring)
• RSPAN (Remote Switched Port Analyzer)
• Tabela de Endereços MAC
• PIM-DM (IPv4)
• Multicast
- IGMP Snooping
- MLD Snooping
- Tabela de Multicast de Camada 2
- Saída Rápida (Fast Leave)
- Registro de VLAN de Multicast (MVR)
- IP Multicast Estático
- Filtragem de Multicast
Características Avançadas • Descoberta Automática de Dispositivos†
• Configuração em Lote†
• Atualização de Firmware em Lote†
• Monitoramento Inteligente de Rede†
• Avisos de Eventos Anormais†
• Configuração Unificada†
• Agendamento de Reinicialização†
Recursos ISP:
• OAM de Link Ethernet 802.3ah
• L2PT (Tunelamento de Protocolo de Camada 2)
• Protocolo de Detecção de Link de Dispositivo (DLDP)
• DDM (Monitoramento Digital Diagnóstico)
• sFlow
VLAN • Máximo de 4.000 Grupos de VLAN (VLAN 802.1q)
• VLAN Marcada 802.1Q
• Entradas de VLAN MAC: 200
• VLAN Multicast
• VLAN de Gerenciamento
• VLAN VPN (QinQ): Máximo de 256 entradas
• GVRP (Protocolo de Registro Dinâmico de VLAN)
• VLAN de Protocolo: Modelo de Protocolo 16, VLAN de Protocolo 12 entradas
• VLAN VPN
• VLAN de Voz
• VLAN Privada
Segurança • Isolamento de Porta
• CPU-Defend
• Inspeção ARP (Inspeção Dinâmica de ARP)
• Defesa contra DoS (Denial of Service)
• Associação de IP-MAC-Porta
- 1.024 Entradas
- DHCP Snooping
- Inspeção ARP
- Proteção de Origem IPv4
• IPv6-MAC
- Associação de Porta
- 1.024 Entradas
- DHCPv6 Snooping
- Detecção ND
- Snooping ND
- Proteção de Origem IPv6
• Filtro DHCP
• Segurança de Porta Estática/Dinâmica
- Até 64 endereços MAC por porta
• Controle de Tempestade de Broadcast/Multicast/Unicast Desconhecido
- Modo de controle em kbps/taxa
• 802.1X
- Autenticação baseada em Porta
- Autenticação baseada em MAC
- Atribuição de VLAN
- MAB (Mac Authentication Bypass)
- VLAN de Visitantes
- Suporte de autenticação e responsabilidade RADIUS
• AAA (incluindo TACACS+)
• Gerenciamento web seguro através de HTTPS com SSLv3/TLS 1.2
• Gerenciamento seguro de Interface de Linha de Comando (CLI) com SSHv2
• Controle de Acesso baseado em IP/Porta/MAC
Gerenciamento
Omada App Sim. Requer o uso do Controlador de Hardware Omada, Controlador na Nuvem Omada ou Controlador de Software Omada.
Gerenciamento Centralizado • Controlador em Nuvem Omada
• Controlador de Hardware Omada
• Controlador de Software Omada
Acesso via nuvem Sim. Requer o uso do Controlador de Hardware Omada, Controlador na Nuvem Omada ou Controlador de Software Omada.
Zero-Touch Provisioning Sim. Requer o uso do Controlador na Nuvem Omada.
Recursos de Gerenciamento • Interface Gráfica do Usuário baseada na Web (GUI)
• Interface de Linha de Comando (CLI) por meio da porta de console, telnet
• SNMPv1/v2c/v3
- Armadilha/Informação
- RMON (1, 2, 3, 9 grupos)
• Modelo SDM
• Cliente DHCP/BOOTP
• 802.1ab LLDP/LLDP-MED
• Instalação Automática de DHCP
• Imagem e Configuração Duplas
• Monitoramento de CPU
• Diagnóstico de Cabo
• Recuperação de Senha
• SNTP
• Registro do Sistema
• EEE (Eficiência Energética Ethernet)
Outros

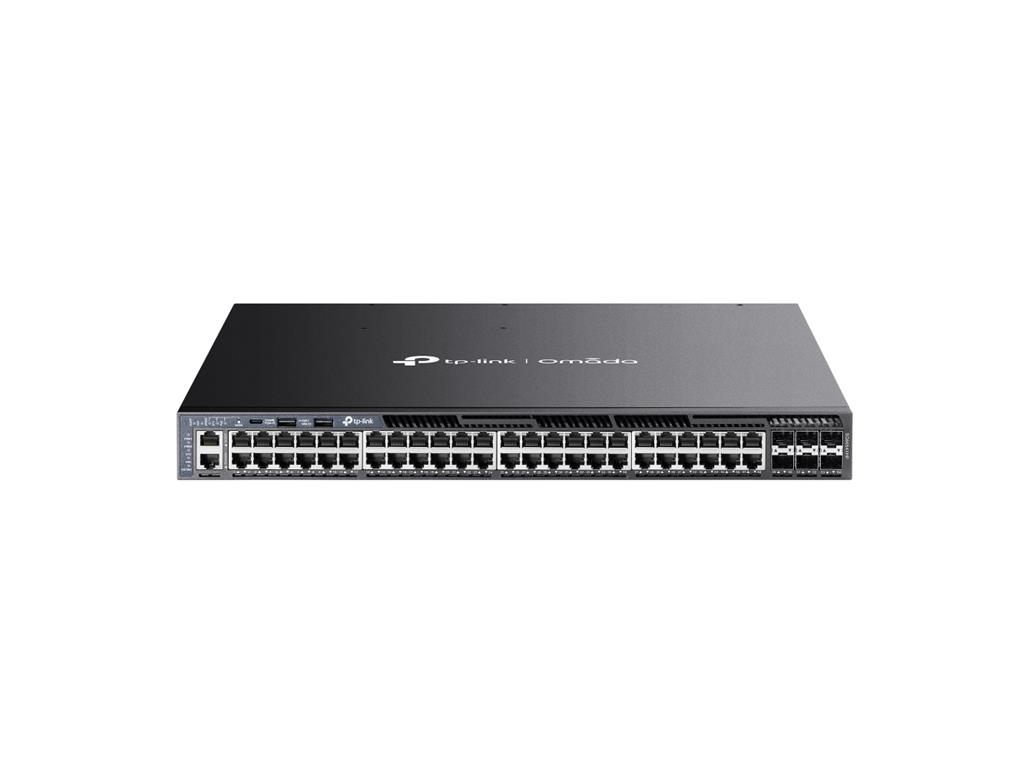

Conteúdo do Pacote • Switch SG6654XHP
• Cabo de Alimentação
• Cabo de Console RJ45
• Guia de Instalação Rápida
• Kit de Montagem em Rack
• Pés de Borracha
Requerimentos do Sistema Microsoft® Windows® 98SE, NT, 2000, XP, Vista™ ou Windows 7/8/10/11, MAC® OS, NetWare®, UNIX® ou Linux.
Ambiente • Temperatura de Operação: 0–45 ? (32–113 ?);
• Temperatura de Armazenamento: -40–70 ? (-40–158 ?)
• Umidade de Operação: 10–90% UR (sem condensação)
• Umidade de Armazenamento: 5–90% UR (sem condensação)
