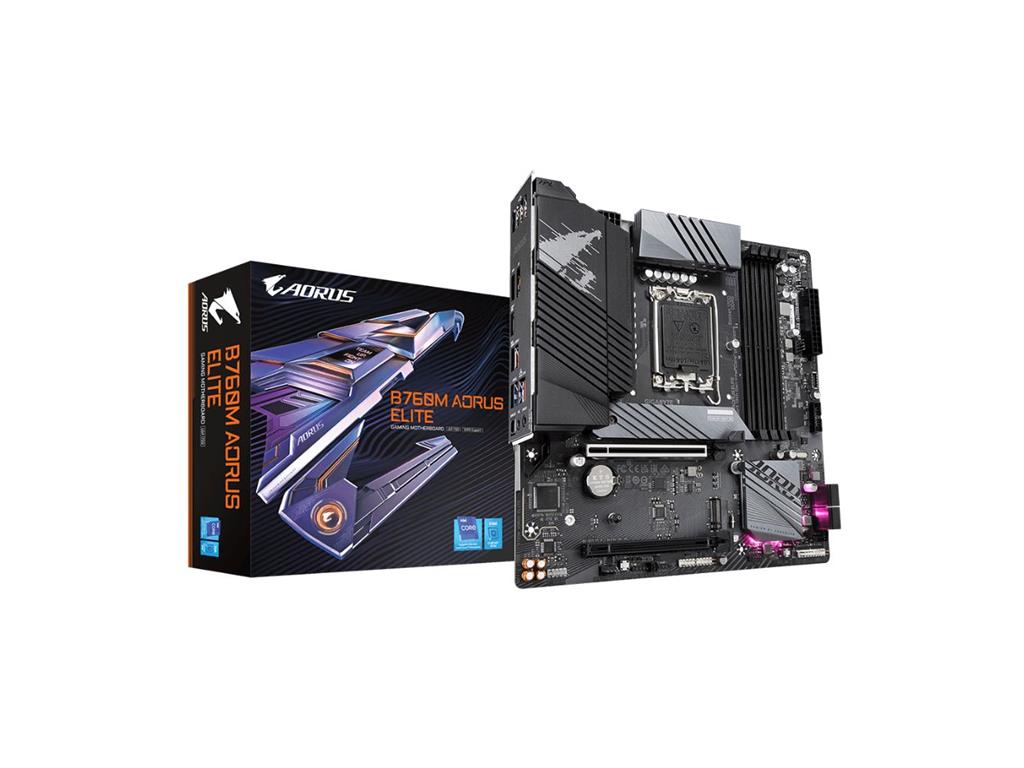

Especificações Técnicas – Placa-Mãe Intel B760 Micro ATX (Socket LGA1700)
CPU
• Soquete: LGA1700
• Processadores compatíveis: Intel Core, Pentium Gold e Celeron de 14ª, 13ª e 12ª gerações
• Cache: Cache L3 varia conforme o processador
• Observação: Consulte a “Lista de CPUs compatíveis” para mais informações
________________________________________
Chipset
• Chipset: Intel B760 Express
________________________________________
Memória
• Tipo: DDR5 7800(O.C.) até 4000 MT/s
• Capacidade máxima: Até 256 GB (64 GB por slot)
• Slots: 4x DDR5 DIMM
• Arquitetura: Canal duplo
• Suporte:
o Módulos ECC unbuffered 1Rx8/2Rx8 (opera em modo não-ECC)
o Módulos não-ECC unbuffered 1Rx8/2Rx8/1Rx16
o Perfis Extreme Memory Profile (XMP)
• Observação: Compatibilidade e frequência podem variar conforme CPU e configuração de memória
________________________________________
Gráficos Integrados
• HDMI: 1x HDMI 2.1 (máx. 4096x2160 a 60 Hz, HDCP 2.3, compatível com TMDS)
• DisplayPort: 1x DP 1.2 (máx. 4096x2304 a 60 Hz, HDCP 2.3)
• Observação: Requer CPU com gráficos integrados
________________________________________
Áudio
• Codec: Realtek Audio
• Áudio de alta definição: Suporte a 2/4/5.1/7.1 canais
• Saída digital: Suporte a S/PDIF Out
• Observação: A funcionalidade dos conectores de áudio pode ser configurada via software
________________________________________
Rede
• Controlador LAN: Realtek 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)
________________________________________
Slots de Expansão
• CPU:
o 1x PCIe 4.0 x16 (somente para placa de vídeo ou SSD NVMe)
• Chipset:
o 1x PCIe 4.0 x16 (executando em x4)
o Suporte a AMD CrossFireX
________________________________________
Armazenamento
• CPU:
o 1x M.2 (tipo 2280, PCIe 4.0 x4/x2 – M2A_CPU)
• Chipset:
o 1x M.2 (tipo 22110/2280, PCIe 4.0 x4/x2 – M2P_SB)
o 4x SATA 6 Gb/s
o RAID 0, 1, 5 e 10
________________________________________
Portas USB
• Painel traseiro:
o 1x USB-C 3.2 Gen 2x2
o 1x USB-A 3.2 Gen 2 (vermelha)
o 3x USB-A 3.2 Gen 1
o 4x USB 2.0
• Internas:
o 1x USB-C 3.2 Gen 2 header
o 1x USB 3.2 Gen 1 header (2 portas)
o 2x USB 2.0 headers (4 portas)
• Suporte total: Até 14 portas USB
________________________________________
Conectores Internos
• 1x Conector ATX 24 pinos
• 1x Conector ATX 12V 8 pinos
• 1x Conector ATX 12V 4 pinos
• 1x Conector de ventoinha da CPU
• 3x Conectores de ventoinha do sistema
• 2x Conectores de LED endereçável
• 2x Conectores de LED RGB
• 2x Conectores M.2
• 4x Conectores SATA
• 1x Header do painel frontal
• 1x Header de áudio do painel frontal
• 1x Header USB-C (3.2 Gen 2)
• 1x Header USB 3.2 Gen 1
• 2x Headers USB 2.0
• 2x Conectores para placa Thunderbolt
• 1x Header TPM (para módulo GC-TPM2.0 SPI)
• 1x Botão Q-Flash Plus
• 1x Botão Reset
• 1x Jumper de reset
• 1x Jumper Clear CMOS
________________________________________
Painel Traseiro
• 1x USB-C 3.2 Gen 2x2
• 1x USB-A 3.2 Gen 2 (vermelha)
• 3x USB-A 3.2 Gen 1
• 4x USB 2.0
• 1x HDMI
• 1x DisplayPort
• 1x RJ-45 (2.5 GbE)
• 1x Saída óptica S/PDIF
• 2x Conectores de áudio
________________________________________
Controlador I/O
• Chip: iTE I/O
________________________________________
Monitoramento de Hardware
• Detecção de tensão
• Detecção de temperatura
• Detecção de velocidade de ventoinha
• Detecção de fluxo de resfriamento líquido
• Alerta de falha da ventoinha
• Controle de velocidade da ventoinha
• Observação: O suporte ao controle de velocidade depende do cooler instalado
________________________________________
BIOS
• Tipo: AMI UEFI BIOS (256 Mbit flash)
• Suporte: PnP 1.0a, DMI 2.7, WfM 2.0, SMBIOS 2.7, ACPI 5.0
• Recursos: Q-Flash, Q-Flash Plus
________________________________________
Recursos Especiais
• Suporte ao GIGABYTE Control Center (GCC)
• Suporte ao Q-Flash e Q-Flash Plus
________________________________________
Pacote de Software
• Norton Internet Security (versão OEM)
• Software de gerenciamento de largura de banda de LAN
________________________________________
Sistema Operacional Suportado
• Windows 11 64-bit
• Windows 10 64-bit
________________________________________
Fator de Forma
• Micro ATX: 24,4 cm x 24,4 cm
