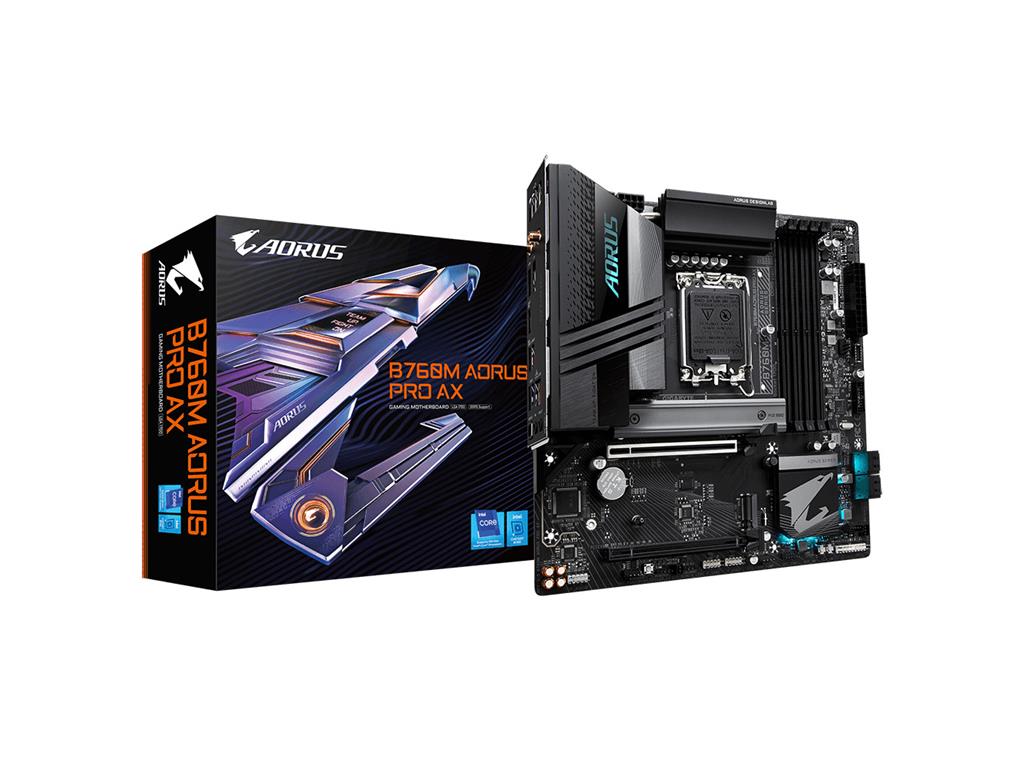

Placa-Mãe B760M AORUS PRO AX (rev. 1.x)
CPU:
• Soquete: LGA1700
• Compatibilidade: Intel® Core™ 14ª, 13ª e 12ª geração, Pentium® Gold e Celeron®
• Cache L3: Variável conforme o processador
________________________________________
Chipset:
• Intel® B760 Express
________________________________________
Memória:
• Tipos suportados: DDR5 7800(O.C.) até 4000 MT/s
• Slots: 4 x DIMM DDR5, até 256 GB (máx. 64 GB por módulo)
• Arquitetura: Dual Channel
• Compatibilidade:
o ECC Un-buffered DIMM 1Rx8/2Rx8 (em modo não-ECC)
o Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Suporte a: Extreme Memory Profile (XMP)
• Observação: Configuração de CPU/memória pode afetar tipos suportados, velocidade e quantidade de módulos
________________________________________
Gráficos Integrados:
• Processador Gráfico Integrado Intel® HD Graphics*
o 1 x HDMI 2.1 (4096x2160 @ 60 Hz, HDCP 2.3)
o 1 x DisplayPort 1.2 (4096x2304 @ 60 Hz, HDCP 2.3)
o *A disponibilidade varia conforme o processador
________________________________________
Áudio:
• Codec: Realtek® Audio
• Áudio de alta definição (HD)
• Canais: 2/4/5.1/7.1
• Saída óptica S/PDIF
• *Configuração de canais via software
________________________________________
Rede com Fio:
• Realtek® 2.5GbE LAN (2.5 Gbps / 1 Gbps / 100 Mbps)
________________________________________
Rede Sem Fio (Wi-Fi e Bluetooth):
• Rev. 1.0: Intel® Wi-Fi 6E AX211 + Bluetooth 5.3
• Rev. 1.1: Realtek® Wi-Fi 6E RTL8852CE + Bluetooth 5.3
• Suporte: Wi-Fi a/b/g/n/ac/ax em 2.4/5/6 GHz, até 2.4 Gbps
________________________________________
Slots de Expansão:
• 1 x PCIe x16 (CPU, PCIe 4.0, x16)
• 1 x PCIe x16 (Chipset, PCIe 4.0, x4)
• *Slot PCIEX16 suporta apenas GPU ou SSD NVMe
________________________________________
Armazenamento:
• 1 x M.2 (CPU, 2280, PCIe 4.0 x4/x2) – M2A_CPU
• 1 x M.2 (Chipset, 22110/2280, PCIe 4.0 x4/x2) – M2P_SB
• 4 x SATA 6Gb/s
• Suporte a RAID 0/1/5/10 (apenas para SATA)
________________________________________
Portas USB:
• Traseiras:
o 1 x USB-C 3.2 Gen 2x2
o 1 x USB-A 3.2 Gen 2 (vermelha)
o 2 x USB-A 3.2 Gen 1
o 4 x USB 2.0/1.1
• Internas:
o 1 x USB-C 3.2 Gen 2 (via conector interno)
o 1 x USB 3.2 Gen 1 (2 portas)
o 2 x USB 2.0/1.1 (4 portas)
________________________________________
Conectores Internos:
• 1 x Conector ATX 24 pinos
• 1 x Conector ATX 12V 8 pinos
• 1 x Conector ATX 12V 4 pinos
• 1 x Header de ventoinha da CPU
• 1 x Header CPU/water cooling
• 3 x Headers de ventoinhas do sistema
• 1 x Header sistema/water cooling
• 2 x Headers LED endereçáveis
• 2 x Headers RGB
• 2 x Conectores M.2 Socket 3
• 4 x SATA 6Gb/s
• 1 x Header do painel frontal
• 1 x Header de áudio frontal
• 1 x Header USB-C (USB 3.2 Gen 2)
• 1 x Header USB 3.2 Gen 1
• 2 x Headers USB 2.0/1.1
• 2 x Conectores Thunderbolt™
• 1 x Header TPM (GC-TPM2.0 SPI)
• 1 x Botão Reset
• 1 x Botão Q-Flash Plus
• 1 x Botão Clear CMOS
• 1 x Jumper de reset
________________________________________
Painel Traseiro:
• 1 x USB-C 3.2 Gen 2x2
• 1 x USB-A 3.2 Gen 2 (vermelha)
• 3 x USB-A 3.2 Gen 1
• 4 x USB 2.0/1.1
• 2 x Conectores de antena (2T2R)
• 1 x HDMI
• 1 x DisplayPort
• 1 x RJ-45 (LAN)
• 1 x S/PDIF óptico
• 2 x Conectores de áudio
________________________________________
Controlador I/O:
• Chip iTE®
________________________________________
Monitoramento de Hardware:
• Detecção de tensão, temperatura e velocidade de ventoinhas
• Aviso de falha de ventoinha
• Controle de velocidade de ventoinha e bomba (dependente do cooler)
________________________________________
BIOS:
• 1 x 256 Mbit flash
• UEFI AMI BIOS licenciada
• Suporte a: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
________________________________________
Recursos Exclusivos:
• Suporte ao GIGABYTE Control Center (GCC)
• Suporte a Q-Flash e Q-Flash Plus
________________________________________
Pacote de Software:
• Norton® Internet Security (versão OEM)
• Software de gerenciamento de largura de banda da LAN
________________________________________
Sistema Operacional Compatível:
• Windows 11 64-bit
• Windows 10 64-bit
________________________________________
Formato:
• Micro ATX (24,4 cm x 24,4 cm)
