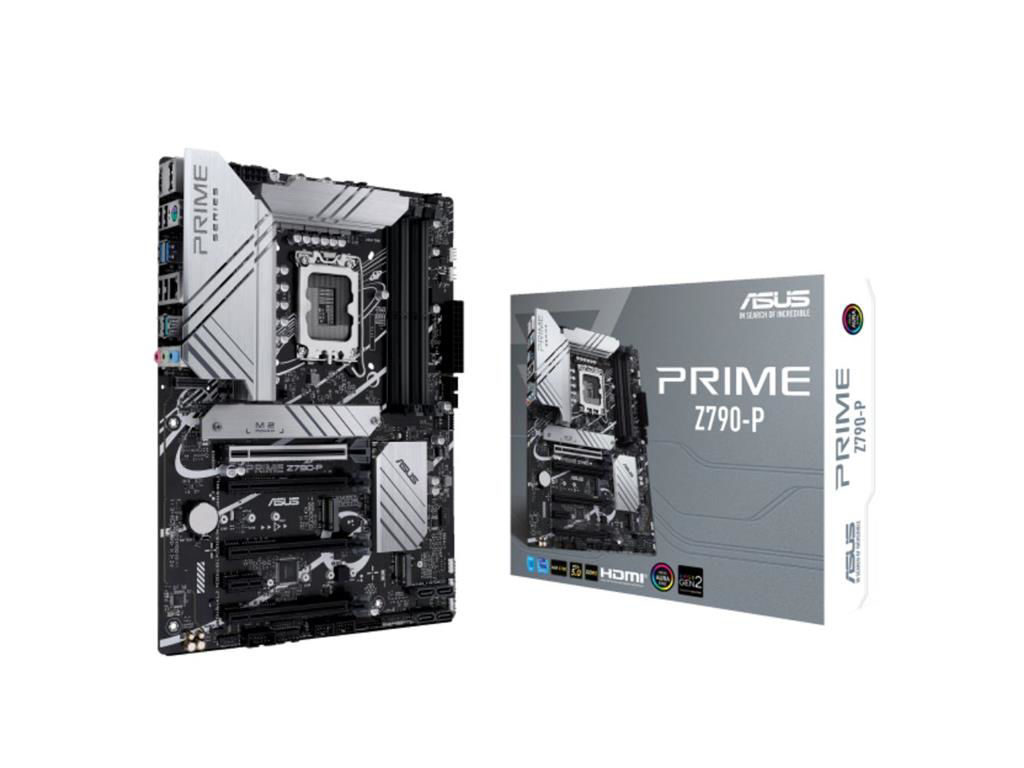

Placa-Mãe ASUS PRIME Z790-P — Especificações Técnicas
________________________________________
Notícias e Atualizações
• 12/08/2024: A nova BIOS com microcódigo Intel (0x129), que melhora a estabilidade dos processadores Intel Core de 13ª e 14ª geração para desktop, já está disponível. Por favor, visite o site de suporte para obter as últimas atualizações de BIOS.
________________________________________
Processador (CPU)
• Soquete: Intel® LGA1700
• Compatibilidade:
o Intel® Core™ 14ª, 13ª e 12ª geração
o Intel® Pentium® Gold
o Intel® Celeron®
• Tecnologias Suportadas:
o Intel® Turbo Boost 2.0
o Intel® Turbo Boost Max 3.0**
________________________________________
Chipset
• Intel® Z790
________________________________________
Memória
• Slots: 4 x DIMM
• Capacidade Máxima: 192 GB
• Tipo: DDR5
• Velocidades Suportadas:
7200+(OC), 7000(OC), 6800(OC), 6600(OC), 6400(OC), 6200(OC),
6000(OC), 5800(OC), 5600, 5400, 5200, 5000, 4800
• Arquitetura: Dual Channel
• Recursos:
o Suporte a Intel® XMP
o OptiMem II
o Suporte On-Die ECC (para memórias DDR5 sem ECC)
________________________________________
Vídeo Integrado
• 1 x DisplayPort (suporte até 4K@60Hz - DP 1.4)
• 1 x HDMI® (suporte até 4K@60Hz - HDMI 2.1)
A saída de vídeo depende do processador utilizado.
________________________________________
Slots de Expansão
• Com Processadores Intel Core 14ª, 13ª e 12ª Geração:
o 1 x slot PCIe 5.0 x16
• Chipset Z790:
o 3 x slots PCIe 4.0 x16 (modo x4)
o 1 x slot PCIe 3.0 x1
Consulte a tabela de bifurcação PCIe no site da ASUS para mais detalhes.
________________________________________
Armazenamento
• Slots M.2: 3 no total
o M.2_1: 2242/2260/2280/22110 – PCIe 4.0 x4
o M.2_2: 2242/2260/2280 – PCIe 4.0 x4
o M.2_3: 2242/2260/2280/22110 – PCIe 4.0 x4 & SATA
• SATA: 4 x portas SATA 6Gb/s
• RAID Suportado: RAID 0, 1, 5, 10 (PCIe e SATA via Intel® RST)
________________________________________
Rede
• 1 x Porta Ethernet Realtek 2.5Gb
________________________________________
Bluetooth
• Slot M.2 vertical (Key E, CNVi & PCIe)
________________________________________
Conectividade USB
Traseira (total 8 portas):
• 1 x USB 3.2 Gen 2x2 (Type-C®)
• 1 x USB 3.2 Gen 2 (Type-A)
• 2 x USB 3.2 Gen 1 (Type-A)
• 4 x USB 2.0 (Type-A)
Frontal (total 9 portas):
• 1 x USB 3.2 Gen 2 (suporte a Type-C®)
• 2 x headers USB 3.2 Gen 1 (até 4 portas adicionais)
• 2 x headers USB 2.0 (até 4 portas adicionais)
________________________________________
Áudio
• CODEC: Realtek 7.1 Surround HD Audio
• Recursos:
o Detecção de Jack
o Multi-streaming
o Redirecionamento de áudio do painel frontal
o Suporte a reprodução 24-bit/192 kHz
o Blindagem de áudio
o Capacitores premium
o Camadas separadas para áudio no PCB
É necessário um gabinete com módulo de áudio HD para suporte total a 7.1 canais.
________________________________________
Portas Traseiras (I/O)
• 1 x USB 3.2 Gen 2x2 (Type-C®)
• 1 x USB 3.2 Gen 2 (Type-A)
• 2 x USB 3.2 Gen 1 (Type-A)
• 4 x USB 2.0 (Type-A)
• 1 x DisplayPort
• 1 x HDMI®
• 1 x Slot M.2 vertical (Key E)
• 1 x Porta Ethernet 2.5Gb
• 3 x Conectores de áudio
• 1 x Porta PS/2 combo teclado/mouse
________________________________________
Painel Interno
Refrigeração:
• 1 x Conector 4 pinos para ventoinha da CPU
• 1 x Conector 4 pinos CPU OPT
• 1 x Conector 4 pinos para bomba AIO
• 3 x Conectores 4 pinos para ventoinhas do gabinete
Energia:
• 1 x Conector principal de 24 pinos
• 1 x Conector de 8 pinos +12V
• 1 x Conector de 4 pinos +12V
Armazenamento:
• 3 x Slots M.2 (Key M)
• 4 x Portas SATA 6Gb/s
USB:
• 1 x Conector USB 3.2 Gen 2 (Type-C®)
• 2 x Headers USB 3.2 Gen 1 (4 portas adicionais)
• 2 x Headers USB 2.0 (4 portas adicionais)
Diversos:
• 3 x Headers ARGB Gen 2
• 2 x Headers Aura RGB
• 1 x Header Clear CMOS
• 1 x Header para porta COM
• 1 x Header de áudio frontal (AAFP)
• 1 x Header S/PDIF Out
• 1 x Header TPM (14-1 pinos)
• 1 x Header para painel frontal (20-5 pinos)
• 1 x Header Thunderbolt™ (USB4®)
________________________________________
Recursos Especiais
ASUS 5X Protection III:
• DIGI+ VRM com DrMOS
• LANGuard
• Proteção contra sobretensão
• SafeSlot Core+
• I/O traseiro em aço inoxidável
Design ASUS Q:
• Q-DIMM
• Q-Slot
• Q-LED Core
Soluções Térmicas ASUS:
• Dissipador flexível para M.2
• Design térmico no VRM
Facilidade de Montagem ASUS EZ DIY:
• ProCool
Aura Sync:
• Headers RGB e ARGB Gen 2
________________________________________
Software Incluso
Exclusivo ASUS:
• Armoury Crate (Aura Sync, Fan Xpert 4 com AI Cooling II, economia de energia)
• AI Suite 3 (TurboV EVO, DIGI+ VRM, PC Cleaner)
• ASUS CPU-Z
• Norton 360 Deluxe (teste gratuito de 60 dias)
• WinRAR
BIOS UEFI:
• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• Modo EZ
________________________________________
BIOS
• 192 Mb Flash ROM (128 + 64), UEFI AMI BIOS
________________________________________
Gerenciamento
• Suporte a WOL via PME
• Suporte PXE
________________________________________
Acessórios Inclusos
• 2 x Cabos SATA 6Gb/s
• 1 x Espelho traseiro (I/O Shield)
• 1 x Pacote de borracha M.2
• 2 x Kits de parafuso para SSD M.2
• 1 x Manual do usuário
________________________________________
Sistema Operacional Compatível
• Windows® 11
• Windows® 10 (64 bits)
________________________________________
Formato
• Fator de Forma: ATX
• Dimensões: 30,5 cm x 23,4 cm (12" x 9,2")
